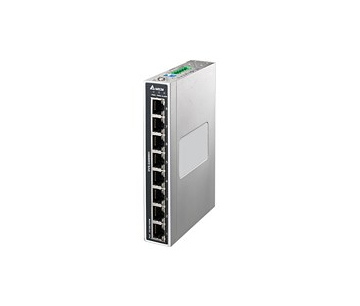

產品介紹

  產品特色
  提供8 10/100/1000Base-T PoE(PSE)端口
  符合IEEE 802.3at標準，每端口可供電達30瓦，并向下兼容IEEE 802.3af標準
  9,216 Bytes巨型封包傳送
  50 ~ 57 VDC雙直流電備援輸入
  電源故障時可經由繼電器輸出警報
  相容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3x Flow Control
  IEEE 802.3af PoE 15.4 Watts
  IEEE 802.3at PoE 30 Watts
  交換技術
  儲存并傳送
  IEEE 802.3x全雙工流量控制, 半雙工背壓流量控制

  界面
  Gigabit Ethernet端口
  RJ45端口: 8 10/100/1000Base-T, 自動MDI/MDI-X 跳線檢測, 自動協商與連接速度檢測
  PoE+ 腳位: 1&2 DC+, 3&6 DC-
  撥碼開關
  電源故障警報
  警報輸出(DO)
  1組干接點
  最大承受電流1A@24VDC

  功能
  交換能力: 16Gbps, 線性, 無阻塞傳輸
  交換轉換率: 11.9Mpps
  MAC地址列表: 2K
  封包寄存容量: 1.5M bits
  巨型封包: 9,216 Bytes

  電源需求
  輸入電壓: 50 ~ 57 VDC, 2組端子座
  最大輸入電流: 5A(PoE供電)
  電流過載保護: 內置, 最大承受電流10A
  反極性保護 : 無

  機構規格
  外殼 : IP30強固金屬
  尺寸 : 144.3 mm(高) x 26.1 mm(寬) x 94.9 mm (深)
  重量 : 390g
  安裝方式 : 工業級導軌式與壁掛式

  環境
  工作溫度 : -40℃ ~ 70℃(-40℉ ~ 158℉)
  儲存溫度: -40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度: 5% ~ 95%(無凝結)

  認證
  安全規范:EN 60950-1
  電磁干擾(EMI): FCC 47 CFR Part 15 Subpart B Class A, EN 55022(CISPR22)
  電磁耐受(EMS): IEC 61000-4-2 level 3, IEC 61000-4-3 level 3, IEC 61000-4-5 level 3, IEC 61000-4-6 level 3
