產品介紹

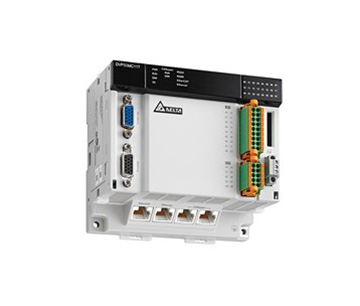

臺達DVP-50MC系列

DVP50MC11T是臺達自主研發的基于EtherCAT現場總線的多軸運動控制器，總線傳輸速率為100Mbps，采用分布式時鐘，可以快速、準確、高效的傳輸數據，方便多軸同步，同時還支持國際組織所定義的運動控制標 準指令庫，方便用戶快速入門，迅速的進行項目開發。它透過 EtherCAT 接口最多可以控制 24 軸，支持位置、速度、扭矩、原點復歸等單軸運動指令，支持電子齒輪，電子凸輪、旋切、G碼等多軸指令。 DVP50MC11T內建多種通訊口，用戶不需要增加模塊就可以實現各種通訊功能，同時還支持左側和右側兩個擴展接口（左側為高速并行擴展口），左右側可以擴展DVP-S系列左右側模塊。 DVP50MC11T內建EtherCAT主站通訊口，用戶配線方便；由于采用快速、高效的EtherCAT總線和1GHz 高速浮點運算處理器，可廣泛應用在包裝、印刷、封裝、線切割、制藥等各種自動化控制領域中。

立即咨詢

產品特色

最多可控制24實軸，虛軸軸號范圍：1~32，不可與實軸軸號重復

內建運動指令，支持Jerk和BufferMode，使用起來靈活方便

支持編碼器軸和虛軸

支持速度、位置、原點回歸、扭矩、位置設置等單軸指令

支持電子齒輪、電子凸輪

支持旋切等應用指令

支持G代碼：8軸直線插補、圓弧插補、螺旋插補

支持坐標運動指令

應用領域

技術規格

傳輸速率為100Mbps EtherCAT總線網絡，可以快速、準確、高效的傳輸數據

1GHz高速浮點數運算處理器

運算精度高：64位浮點數（LREAL）數據類型的運算

可控制高達24實軸（軸號范圍：1~32）

32 軸同步時間1 ms

程序容量：20 MB

變量容量：20 MB

1個 CANopen通訊口 (支持CANopen主站或者從站)

外部輸輸入輸輸出點（16點高速輸輸入，8 點高速輸輸出）

2個增量型編碼器接口

1個SSI絕對型編碼器接口

1個獨立的以太網絡通訊口

1個獨立的EtherCAT通訊口

1 個 SD卡插槽 1 個 RS-232通訊口和1 個 RS-485通訊

強大的現場網絡支持（Profibus-DP從站），可組建功能復雜的控制系統

左側擴展：可以擴展8 臺 DVP-S系列左側模塊

右側擴展：可以擴展DVP-S系列右側模塊（240點輸入點和240點輸出點，8 個特殊模塊）
